Платформи за плаващи офшорни вятърни турбини

Висококачествените платформи за плаващи офшорни вятърни турбини от LWY Steel Structure са здрави стоманени конструктивни решения от морски клас, проектирани за сурови работни среди в открито море. Изработени от високоякостна устойчива на корозия стомана и оптимизиран хидродинамичен структурен дизайн, платформите осигуряват отлична стабилност, устойчивост на вятър и вълни и устойчивост на умора при сложни морски условия.

Интегрирайки технологии против ръжда, антикорозия и сеизмично укрепване, нашите офшорни вятърни платформи поддържат стабилна дългосрочна работа на плаващи вятърни турбини, ефективно устоявайки на въздействието на океанските течения, силните вибрации на вятъра и ерозията на морската вода. Създадени за офшорни проекти за възобновяема енергия, тези стоманени платформи с директен фабричен монтаж се отличават с висока структурна безопасност, дълъг експлоатационен живот и структурни спецификации с възможност за персонализиране, отговарящи на строгите международни стандарти за морско инженерство и офшорна вятърна енергия.

Спецификации на продукта

Предизвикателства на морската среда

Корозия от солен спрей

Натоварванията от атмосферна сол в офшорни зони са класифицирани като C5-M, най-тежката категория на корозия в ISO 9223. Обикновената боядисана стомана се поврежда в рамките на няколко години; платформите за плаващи офшорни вятърни турбини изискват многослойна защита от самото начало.

Вълново и уморно натоварване

Плаващите конструкции никога не спират да се движат. Цикличните натоварвания от вълни, вятър и работа на турбината създават напрежения на умора, които изискват качество на заваръчния шев и детайлен дизайн далеч над строителните стандарти.

Ограничения за достъп и поддръжка

Пребоядисването на платформа на 20 км от брега се измерва в плавателни дни и метеорологични прозорци. Защитата от корозия, приложена във фабриката, трябва да бъде дълготрайната защита.

Материали и защита от корозия

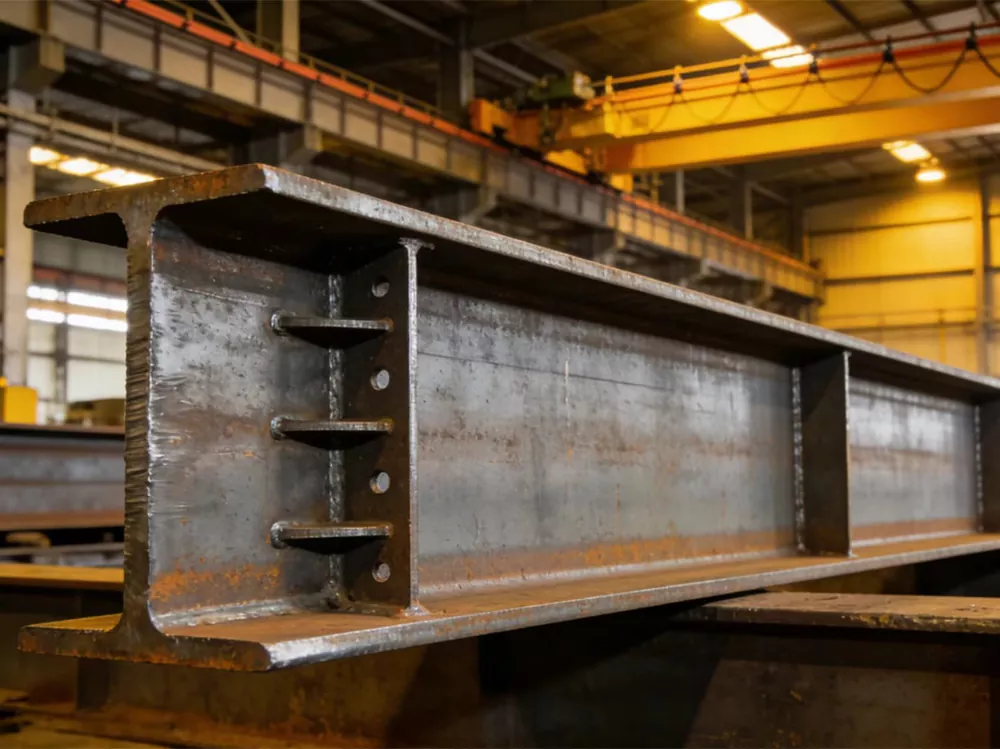

Класове стомана

платформите за плаващи офшорни вятърни турбини са произведени от Q355B/Q355D, S355 или еквивалентна строителна стомана от морски клас със сертифицирани свойства на удар за работа при ниски температури, съгласно спецификацията на проекта.

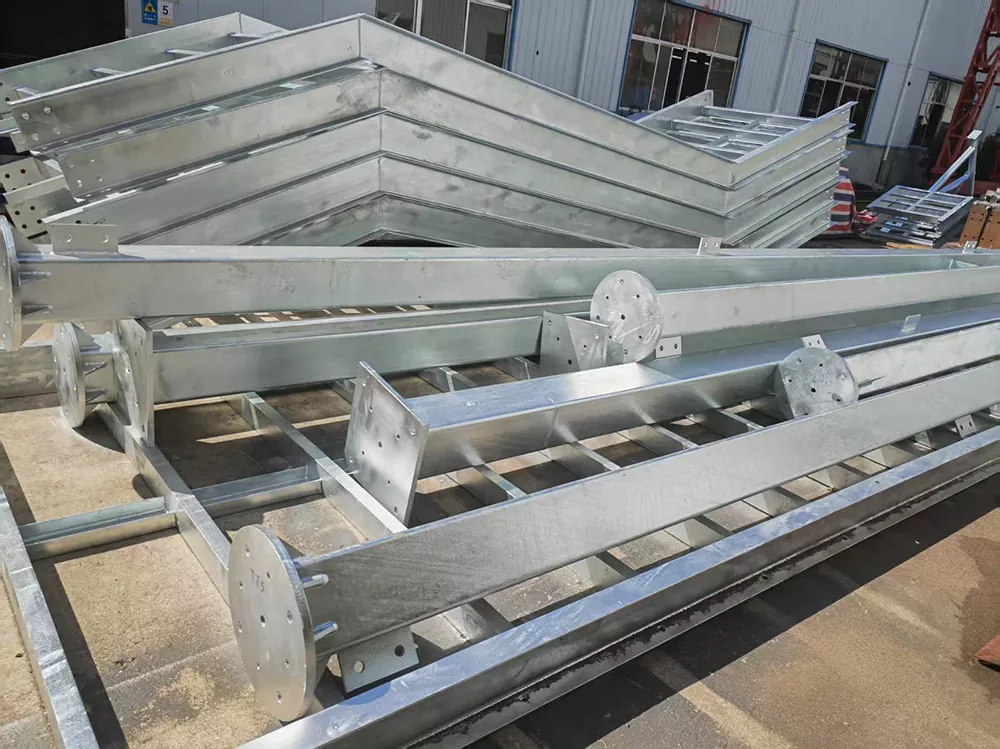

Горещо поцинковане

По-малките платформи и пътеки са горещо поцинковани по ISO 1461 с минимална дебелина на цинка от 85 μm, което осигурява десетилетия защита без поддръжка в морския въздух.

Системи за покритие

Големите първични структури получават система за морско покритие: богат на цинк грунд, междинна епоксидна смола и полиуретаново или полисилоксаново покритие, нанесено чрез безвъздушно пръскане след бластиране до Sa 2,5.

Интерфейс за катодна защита

Компонентите, които се свързват с потопени структури, са подробно описани за съвместимост с жертвени аноди и системи с импресиран ток, включително заваряеми аноди, където е посочено.

Качество на производство и заваряване

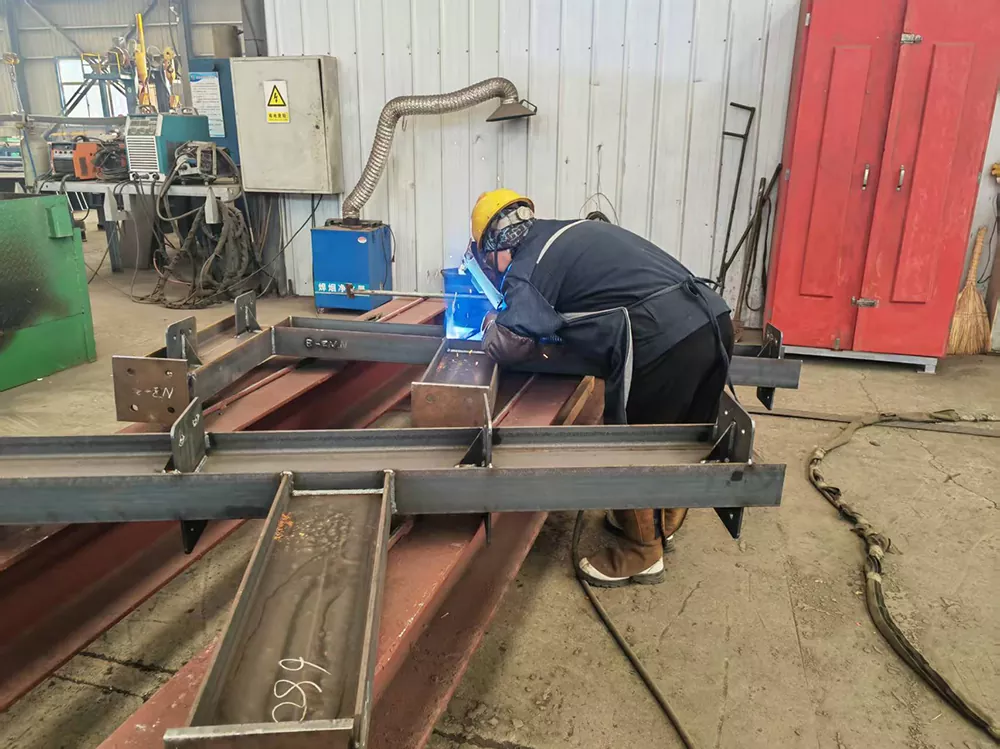

Заваряване

Всички заварки се изпълняват от сертифицирани заварчици по EN ISO 9606 или AWS D1.1, като процедурите за заваряване са квалифицирани преди производството.

Безразрушителен тест

Челните заварки в основните елементи са 100% ултразвукови или радиографски инспектирани; ъглови заварки се проверяват с магнитни частици на базата на вземане на проби, договорена с клиента.

Контрол на размерите

Производствените приспособления и контролните приспособления поддържат критични размери, като разстояние между болтовите групи и плоскост на фланците в рамките на тесни допуски, така че офшорният монтаж върви заедно без преработване на място.

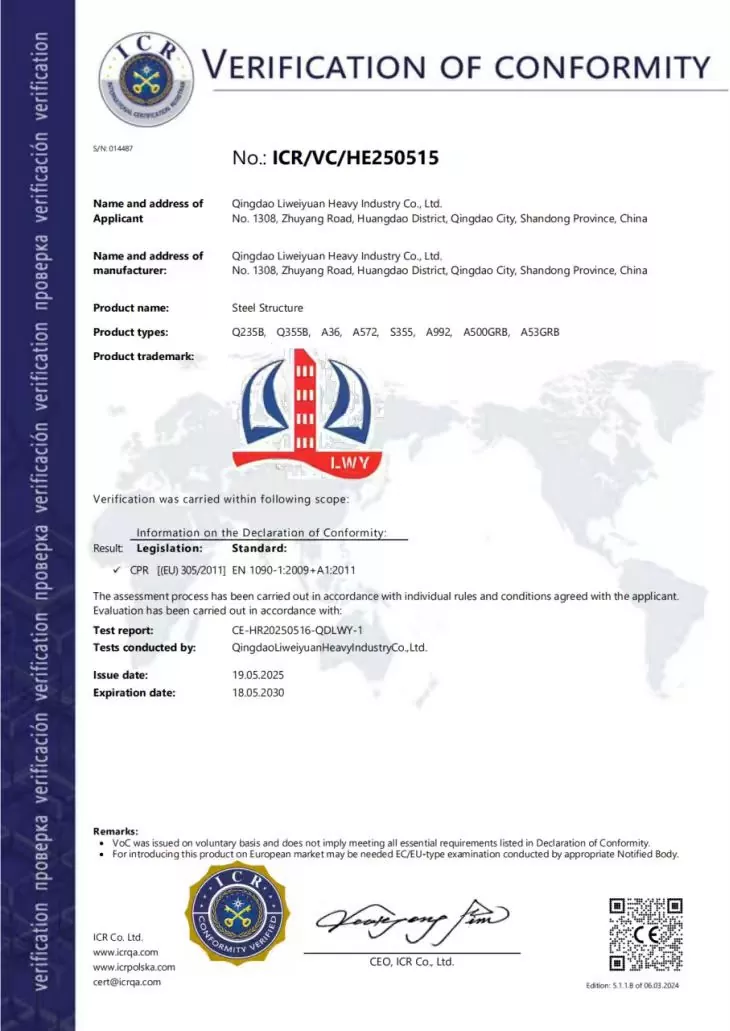

Сертификати и стандарти за качество

Приложения

LWY Steel Structure произвежда платформи за плаващи офшорни вятърни турбини и свързани компоненти за:

1. Палуби за обслужване и поддръжка на турбини

2. Преходни платформи между кулата и плаващия корпус

3. Пътеки за достъп, площадки и парапети

4. Носещи рамки за оборудване за акостиране и системи за контрол

5. Подпорни конструкции за вертолетна площадка и пиедестал на кран (по заявка)

ЧЗВ

Q1: Какви видове стомана използвате за платформи за плаващи офшорни вятърни турбини?

A1: Q355B/Q355D, S355 или A572 еквиваленти със сертифицирани свойства при нискотемпературен удар, избрани според проектната основа на проекта. За всяка плоча и секция се предоставят сертификати за материали.

Q2: Как се прилага защитата от корозия?

A2: Повърхностите са обработени с струйна струя до Sa 2.5, след което са покрити с морска система от богат на цинк грунд, епоксиден междинен продукт и полиуретаново покритие или горещо поцинковани по ISO 1461 за по-малки компоненти. Общата дебелина на системата обикновено надвишава 240 μm.

Q3: Можете ли да отговорите на изискванията на класовото общество?

A3: Нашата система за производство и контрол на качеството е съобразена с практиката DNV, ABS и CCS и ние работим според изискванията за заваряване и NDT, които вашият проект посочва. Проучване на трета страна е добре дошло на всеки етап.

Q4: Какъв е вашият капацитет за доставка на офшорни компоненти?

A4: Платформи за плаващи офшорни вятърни турбини се произвеждат в нашата фабрика в Кингдао, която има годишен капацитет за обработка от над 20 000 тона стоманени компоненти и се намира на 36 км от пристанище Кингдао, така че големи офшорни партиди се транспортират ефективно по море.

Q5: Предоставяте ли поддръжка за инсталиране?

A5: Предоставяме монтажни чертежи, планове за повдигане и карти на заваръчните шевове, а нашите инженери поддържат офшорния монтаж чрез дистанционно насочване или надзор на място, според изискванията.
