Земетръсоустойчива стоманена конструкция

Устойчивата на земетресения стоманена конструкция от фабриката LWY Steel Structure използва оптимизирани олекотени и високоустойчиви стоманени материали Q235B/Q355 с научна конструкция на рамката и интегриран носещ дизайн. Цялостната структура се отличава с висока пластичност, силен капацитет за разсейване на енергия и равномерно разпределение на силата, което може ефективно да буферира и разпръсне силата на сеизмичния удар, да избегне цялостно срутване и локално структурно счупване по време на земетресения и значително да подобри структурната антисеизмична степен. За разлика от традиционните твърди стоманени конструкции, нашата сеизмична структура запазва гъвкаво пространство за деформация, като същевременно осигурява висока товароносимост, ефективно издържа на вибрации, разклащане и външно въздействие и поддържа дългосрочна структурна стабилност и цялост.

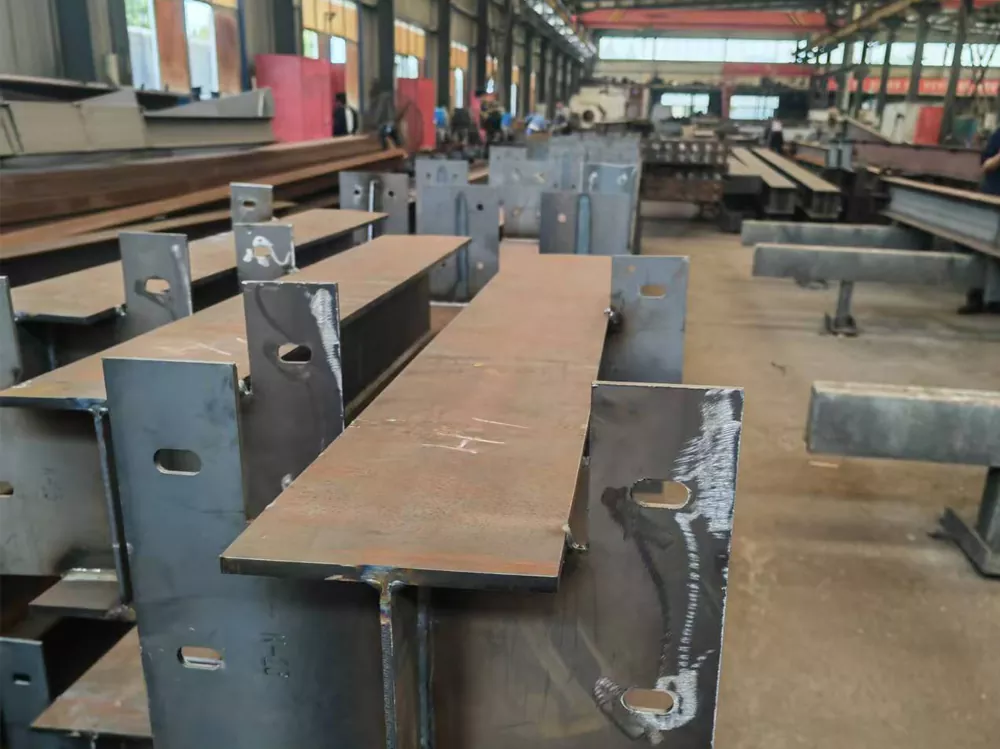

Това, което наистина отличава LWY, е нашият ангажимент за цялостна ефективност на проекта и дългосрочна издръжливост. Нашите предварително проектирани компоненти се произвеждат с точност до милиметър, осигурявайки бързо сглобяване заедно с болтове на място, което драстично намалява разходите за труд и графиците за строителство. В комбинация с превъзходни антикорозионни повърхностни обработки – като горещо поцинковане и висококачествени защитни покрития – нашата устойчива на земетресения стоманена рамка гарантира структурна цялост в продължение на десетилетия с минимална поддръжка. Партнирайте си с LWY Steel Structure, за да изградите по-безопасни, по-здрави и по-рентабилни съоръжения за вашия следващ глобален проект.

Как стоманата устоява на земетресения

Пластичност

Стоманените елементи се поддават и се деформират пластично при екстремно натоварване, вместо да се счупят. Пластмасова стоманена рамка може да се люлее значително по време на земетресение, докато абсорбира енергия, и да остане изправена, след като треперенето спре.

Леко тегло

Стоманените конструкции тежат една малка част от еквивалентните бетонни сгради. По-ниската маса означава по-ниски сеизмични инерционни сили - структурата има по-малко тегло, за да се бута по време на разклащане.

Разсейване на енергия

Връзките момент-рамка и поддаващите се елементи преобразуват сеизмичната енергия в пластична деформация. Определените пластични зони, като краищата на гредите, са детайлизирани така, че да се поддават първи, защитавайки колоните и връзките, които държат сградата.

Принципи на сеизмичния дизайн

Силна колона, слаба греда

Пластмасовите панти са принудени в гредите, а не в колоните, така че рамката се люлее като цяло и колоните продължават да носят гравитационен товар.

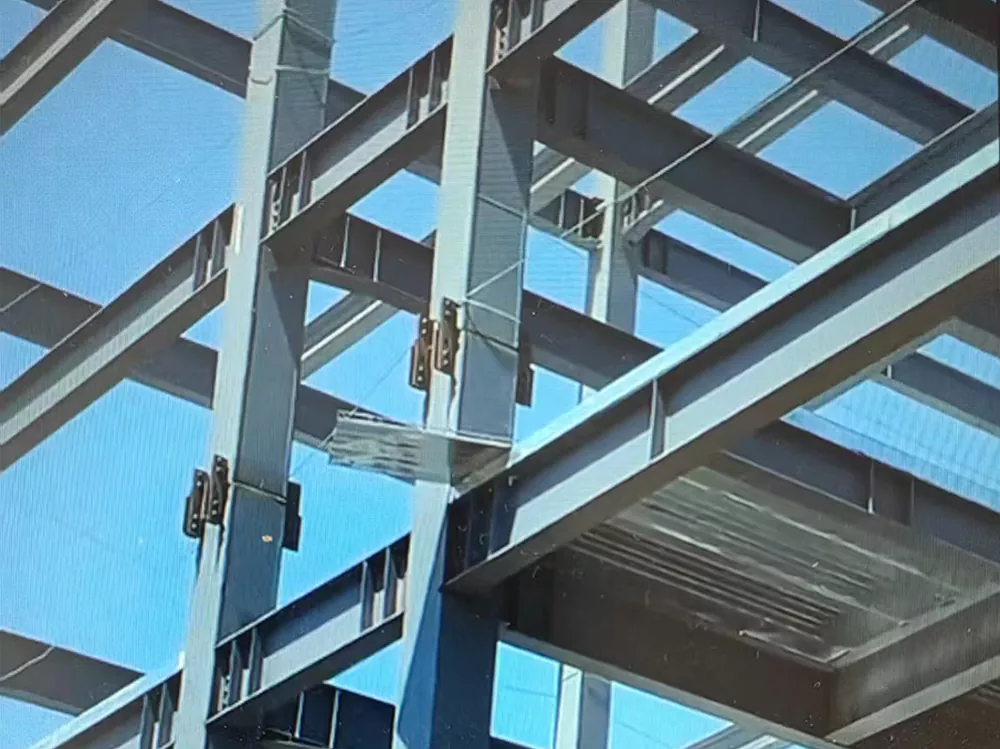

Ковки връзки

Устойчивите на земетресения стоманени конструкции са проектирани и детайлизирани, за да развият пълния пластмасов капацитет на свързаните елементи, с отвори за достъп за заварени шевове, отстраняване на опорната греда и плочи за непрекъснатост, където е необходимо.

Укрепващи и амортизационни системи

Концентрични и ексцентрични подпорни рамки и, където е посочено, скоби или амортисьори с ограничено изкълчване, настройват твърдостта на конструкцията и разсейването на енергията към сеизмичните изисквания.

Стандарти за проектиране

Тези стоманени конструкции от LWY са проектирани според приложимия код на обекта на проекта:

GB 50011 — Китайски код за сеизмично проектиране, включително правила за интензитет на сеизмично укрепване и пластични детайли

EN 1998 (Еврокод 8) — Европейски сеизмичен дизайн с класове на пластичност DCM и DCH

AISC 341 — Сеизмични разпоредби на САЩ за стоманени конструкции, включително SMF и IMF системи

Нашите инженери потвърждават управляващия код, сеизмичната зона и фактора на важност с вас преди проектирането, така че доставената конструкция отговаря на вашите местни изисквания за съответствие.

Спецификации на продукта

Сеизмичният дизайн е специфичен за обекта: класът на почвата, сеизмичната зона, височината на сградата и заетостта определят системата и детайлите. Изпратете ни местоположението и данните за сградата и нашите инженери ще проектират и цитират структурата към вашия код.

Приложения

Земетръсоустойчиви стоманени конструкции от LWY Steel Structure костюм:

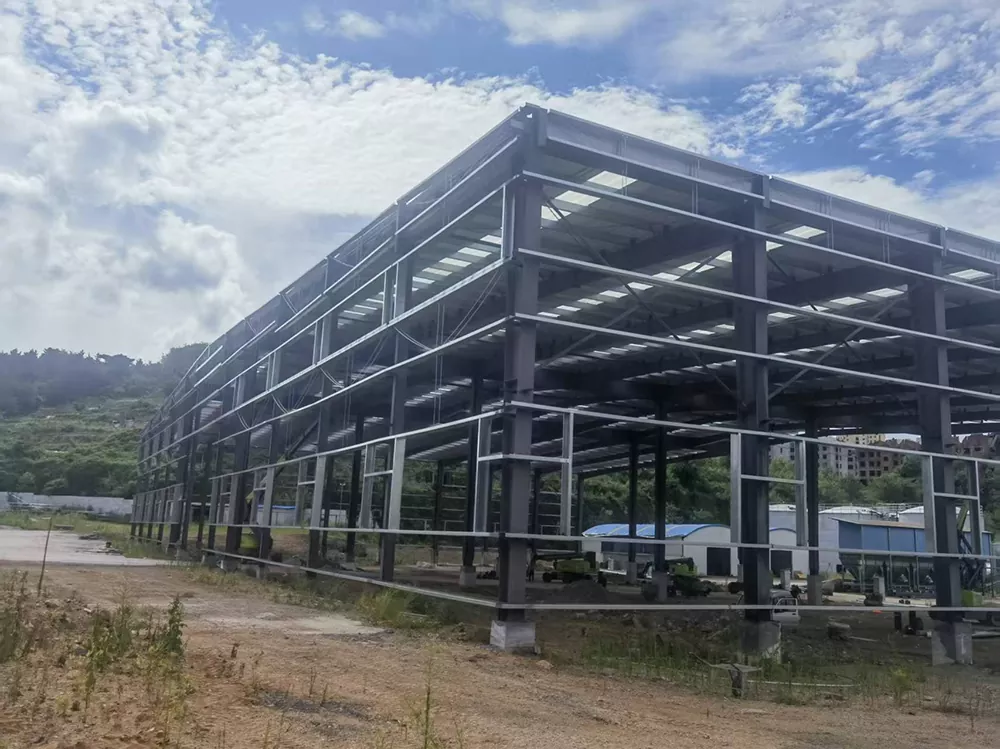

1. Заводи и складове в сеизмични зони

2. Училища, болници и обществени сгради с по-високи фактори на важност

3.Многоетажни жилищни и офис сгради

4. Центрове за данни и критични съоръжения, които трябва да продължат да работят

5. Реконструкция и разширение на съществуващи структури

Всеки проект се доставя с проектни изчисления, подробности за свързване и производствени записи, които демонстрират съответствие с кода пред местните власти.

Реален случай на стоманена конструкция LWY: Модулен жилищен клъстер от лека стомана

Тип на проекта: Реконструкция на жилищна сграда

Местоположение и сеизмичен стандарт: Кобе, Япония

Структурно инженерство и технически характеристики:

1. Олекотена структура: Студено формована лека стоманена рамка (LGS), образуваща 3D структурна мрежа от тип кутия.

2. Намаляване на инерционната сила: структурното собствено тегло е намалено до 1/5 от конвенционалните бетонни сгради, което значително намалява общата сеизмична сила, действаща върху сградата.

3. Система за закрепване: Самонарезни винтове с висока якост, съчетани със закрепващи анкери против повдигане, за да осигурят структурна цялост при натоварвания нагоре/на срязване.

ЧЗВ

Q1: Според кой сеизмичен код проектирате?

A1: Кодът на сайта на вашия проект: GB 50011 за Китай, EN 1998 за Европа, AISC 341 за САЩ или местен еквивалент. Ние потвърждаваме управляващия код и сеизмичните параметри преди да започне проектирането.

В2: Каква е максималната сеизмична интензивност, за която проектирате?

A2: Нашата стандартна гама покрива интензитети на подсилване 7–9 (0,10g–0,40g PGA). По-високите изисквания се справят със специални системи, като ограничители на изкълчването или амортисьори, проектирани по проект.

В3: Как проверявате качеството на заваръчния шев в моментните връзки?

A3: Заваръчните шевове с пълно проникване в моментните връзки се изпълняват от сертифицирани заварчици с квалифицирани процедури и се проверяват чрез ултразвуково изпитване, където е посочено в кода или проекта. Протоколите от проверката се доставят със структурата.

В4: Може ли устойчивата на земетресения стоманена конструкция да бъде по-икономична от бетона в сеизмични зони?

A4: Често да. По-леката стоманена рамка намалява основите и сеизмичната маса, а предварителното производство съкращава времето за строителство. Общата цена зависи от обекта и кода, но стоманата е все по-конкурентоспособна в силно сеизмични региони.

Q5: Предоставяте ли документация за местно одобрение?

A5: Да. Осигурени са изчисления на дизайна, работни чертежи, сертификати за материали и записи за проверка на заварки, така че вашият инженер и местните власти да могат да проверят съответствието.
